高光譜成像衛星發展研究

高光譜成像技術始于20世紀80年代，通過成像技術和光譜技術集成，對目標進行空間成像同時，完成光譜信息采集，獲取目標“指紋特征光譜”，建立三維數據庫，通過納米級差異光譜分析，對特征波段差檢測，將不同光譜通道的地物空間幾何特性和光譜特性多維融合，從信號層實現地物光譜采集、異常災害檢測和偽裝隱身目標識別，在農林普查、環境保護、淺海及近海岸基探測、地質資源勘探和國防建設等領域應用廣泛。
美國利用近二十年時間完成高光譜技術的機載應用驗證和星載在軌運行，目前已初步建成基于高光譜成像探測的遙感衛星體系，國際上在2000年前后興起高光譜成像衛星發展熱潮，俄、印、德、法和日本等國都已具備不同程度的研制和發射高光譜衛星能力。隨著光電探測器、星載存儲及數據傳輸?shù)燃夹g(shù)發展，高光譜衛星將為光學衛星發展迎來新的發展機遇。為此，文中圍繞高光譜偵察衛星技術體制、在軌現狀、典型工作模式和未來主要發展方向進行了綜述。

1 高光譜成像衛星技術體制研究

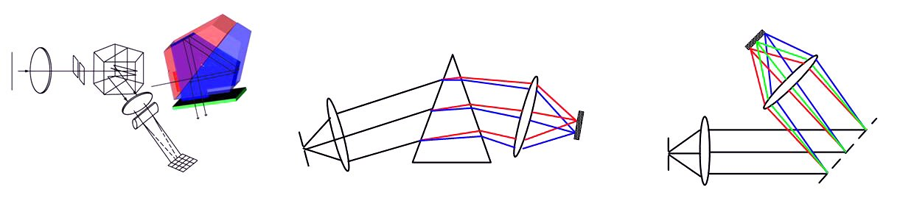

根據分光方式不同，高光譜成像衛星可分為干涉體制和色散體制。基于干涉信息獲取途徑不同，可分為時間調制、空間調制和時空聯合調制三種類型。時間調制型在同一時刻收集地物目標點輻射單一光程差信息，通過動反射鏡時間積分完善干涉信息；空間調制型同一時刻采集單點地物目標點輻射所有干涉信息，通過空間掃描完善二維空間光譜輻射；時空聯合調制型通過面陣成像獲得目標某一光程差處干涉信息，通過平臺推掃完善全部視場干涉圖。上述體制本質是通過獲得地物輻射信息，在不同光程差處的光場疊加強度，形成干涉條紋，通過計算光學反演目標光譜和任意通道空間信息?；诜止饨橘|(zhì)不同，色散體制可分棱鏡色散和光柵色散型兩類。圖1所示為三種典型分光體制高光譜載荷分光原理圖。

圖1 不同分光體制高光譜載荷分光原理圖

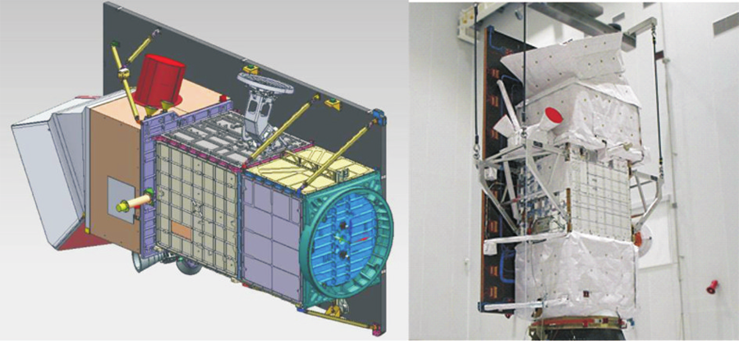

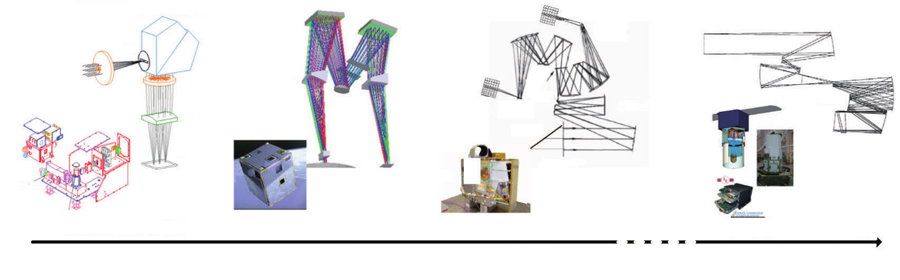

干涉型載荷在探測器上成像是干涉條紋，無法直接成像，且數據量大，數據管理與數據傳輸復雜；棱鏡色散型載荷結構簡單，易于小型化，但光譜分辨率不高；光柵色散型載荷可實時成像，光譜分辨率高，且體積小、質量輕。不同分光體制的高光譜載荷性能各異，在不同應用領域互有優勢。美歐等國早期就發展了干涉分光、棱鏡色散分光、光柵色散分光等多種技術體制高光譜成像衛星，2000年7月19日，美國發射強力星-II搭載FTH?SI高光譜載荷，實現首顆干涉體制高光譜衛星在軌運行；同年10月22日，歐空局發射PROBA小衛星搭載CHRIS棱鏡色散型多光譜成像偵察載荷在軌運行，2001年11月21日，美國發射EO-1搭載Hy?perion高光譜載荷，實現首顆光柵色散體制高光譜衛星在軌探測。對比不同體制高光譜載荷優劣勢，美國空軍認為就星載高光譜偵察載荷方面，光柵分光體制最適合星載應用?；诖?，2004年啟動的Tacsat-3戰術指揮高光譜偵察衛星選擇了Offner凸面光柵分光體制。圖2所示為三種典型高光譜偵察衛星及載荷分光光路圖。

Tacsat-3于2009年5月18日成功發射，在軌工作兩年，光譜覆蓋0.4~2.5μm，共有超過400個光譜通道，空間分辨率4m。Tacsat-3的成功應用，加速推動了光柵分光技術體制應用進程，使其在以后的至少20年一直被廣泛應用在高光譜衛星領域，后續發射COIS、CRISM、M3等以及計劃發射的高光譜衛星全部采用該技術體制。

2 國外高光譜偵察衛星現狀

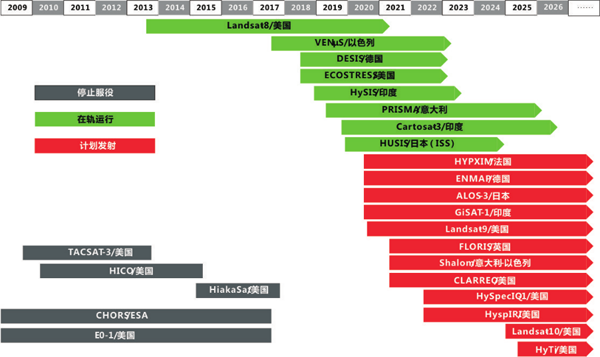

經過21世紀初的大面積驗證，星載高光譜技術在軍民檢測及監控領域能力被普遍認可。受限于探測器硬件規模、電子學處理及遙測能力，近15年內高光譜衛星發射基本處于停滯狀態，嚴重阻礙了高光譜偵察衛星發射和實際應用。但該項技術一直是各國研究重點，近幾年，隨著光學及電子技術進步，高光譜成像衛星迎來第二輪發展熱潮，發射計劃逐步增多，圖3所示為部分典型退役、在軌服役和計劃發射高光譜衛星信息。

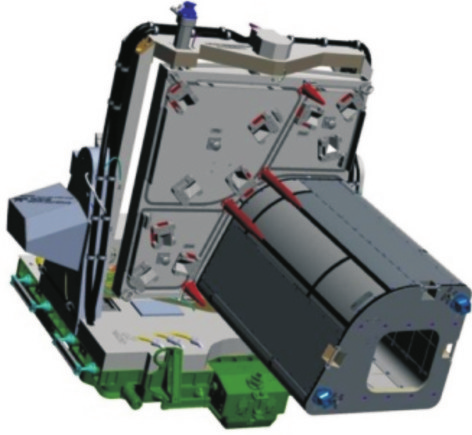

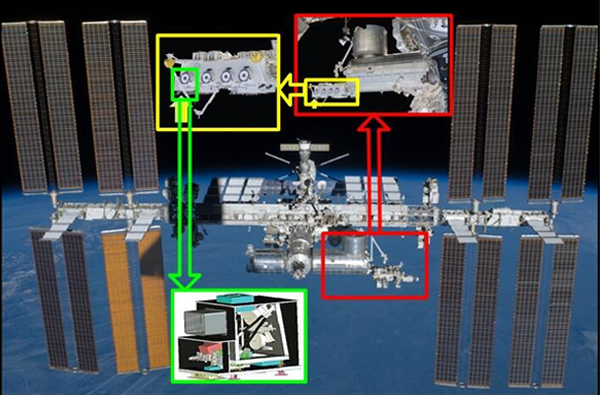

近3年內共有7顆衛星發射，未來5年內還至少有十余顆發射。其中，光柵分光技術體制被認為是最適合星載高光譜應用，占現役衛星95%以上。2.1典型在軌高光譜成像衛星2018年6月29日，由美國和德國共同研制的DE?SIS高光譜成像載荷搭載SpaceX火箭發射到國際空間站（ISS），用于在可見光范圍對地光譜精確遙測。其工作波段為400~1000nm，光譜分辨率為3.3nm，受平臺姿態影響，在400km軌道高度對地成像空間分辨率為24.7~32.6m，幅寬25.3~33.4km。圖4所示為DESIS高光譜成像衛星示意圖。
