色散型紅外光譜儀的特點是精度高、分辨率高、測量范圍廣，適用于各種樣品的測量。通過紅外光譜圖的分析，可以了解樣品的分子結構和化學鍵信息，為化學、材料科學等領域的研究提供有力的支持。本文簡單介紹了色散型紅外光譜儀的原理和結構。

?

色散型紅外光譜儀的原理

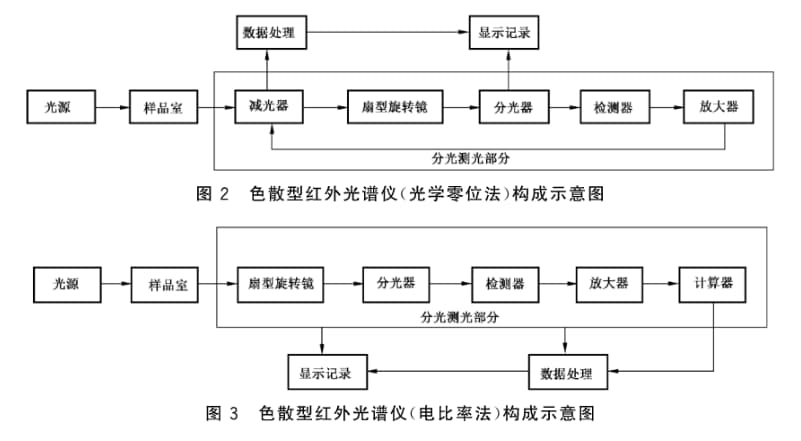

色散型紅外光譜儀是一種常見的紅外光譜儀，其工作原理基于物質對不同波長的紅外輻射的吸收特性。儀器通常由光源、單色器、檢測器和數據處理系統等部分組成。

在色散型紅外光譜儀中，光源發出的紅外光通過光路進入單色器，單色器利用棱鏡或光柵等色散元件將紅外光分成不同的波長。然后，這些不同波長的紅外光通過樣品，樣品吸收與其分子振動頻率相匹配的紅外光，使得透過樣品的光束中相應頻率的光強度減弱。

儀器中的檢測器會測量每個波長的光強度，并將測量結果送至數據處理系統。數據處理系統對這些數據進行處理，得到樣品的紅外光譜圖。紅外光譜圖可以反映樣品中分子結構和化學鍵的信息，從而用于分析樣品的化學組成。

?

色散型紅外光譜儀的結構

1光源。

是以產生紅外輻射為主要目的的非照明用電光源。它的作用是發射穩定、能量強、具有連續波長的紅外線。

光源由光源用發射體、光源用電源等組成。

2樣品室。樣品室由樣品池、樣品架、可組裝附件的樣品架組成。色散型紅外光譜儀通常是雙光束光譜儀，樣品光路和參比光路分別設置樣品架。

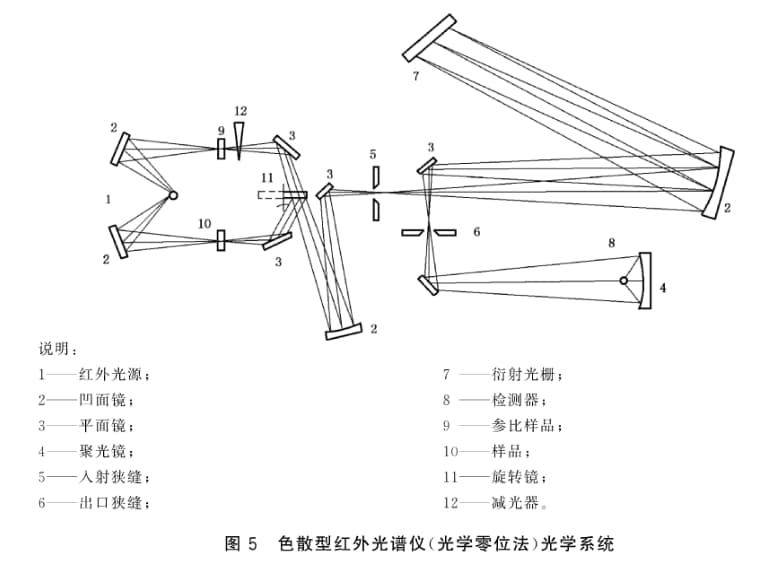

3分光測光部分。分光測光部分由下列幾個元器件組成。色散型紅外光譜儀（光學零位法）的光學系統如圖5所示。

?

a）減光器。光學零位法中，為減光使用的光學元件。設置在參比光路中，把通過參比光路光束的強度調節到幾乎與通過樣品光路光束的強度相同。b）扇型鏡。切換樣品光束和參比光束的旋轉鏡。

c）分光器。由狹縫、反射鏡、色散元件組成的光學系統。色散元件使用棱鏡、衍射光柵或者其組配的光學元件，通常使用衍射光柵。

d）檢測器。把入射光的強度變換成電信號，常使用真空熱電偶、熱電型檢測器、半導體檢測器等。e）放大器。為了處理信號方便，放大檢測器得到的信號。光學零位法中，由前置放大器、主放大器、同步整流器、調制器和電放大器組成。

f）計算器。在使用電比率法的信號處理系統中.，把樣品光束的電信號與參比光束的電信號分離，計算兩信號的強度比。

?
