顯微高光譜成像系統由 ?由顯微鏡、分光計、相機、數據采集和控制系統幾部分組成。那么，這種系統好用嗎？本文根據一個性能測試和結果進行說明。

在完成系統集成后，首先對系統進行光譜定標。光譜定標的方法是在顯微鏡聚光鏡下方放置一反射鏡，利用一臺高精度單色儀，通過平行光管照亮反射鏡，讀出光譜儀的幀數據，得到各波長在CCD 像面對應的位置，即可確定各個波段對應的中心波長。同時選取若干個波段，利用單色儀測量這些波段的光譜帶寬。

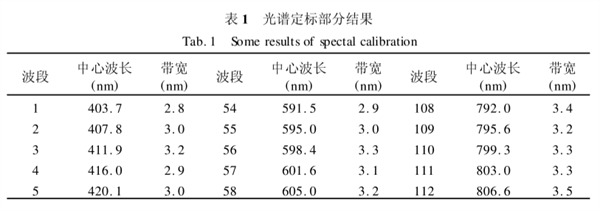

表1是其中若干波段的定標結果，由于 CCD 相機光譜維共有244個像素，為減小數據記錄壓力，在數據采集時只是隔行記錄120個波段。從光譜定標結果來看，系統的光譜分辨率在3nm 左右。并且可以看出從第110波段以后，波長大于 800 nm，考慮到二級光譜重疊，因此從第110個波段以后的數據不作分析。

其次是測量系統的光譜畸變，方法是利用汞燈照射反射鏡，記錄汞燈輻射中各個光譜線在CCD 像面的位置，即可測得像面邊沿處的光譜畸變。結果發現在405 nm 波長處，邊沿的光譜彎曲將近一個半像素，而在546 nm 波長處，邊沿的光譜彎曲一個像素，因此，最邊沿像素的光譜誤差在2~3nm.

在對系統的性能進行測試后，利用該實驗系統對人體正常血細胞進行實驗觀測，實驗樣品的制備是將正常的人體血樣滴在載玻片上，未進行其它處理。實驗時使用的是40倍顯微物鏡。

?

圖2是從記錄的圖像立方體中截取的一段單波段灰度圖像，其中心波長為 601.6nm，波段帶寬約3nm.

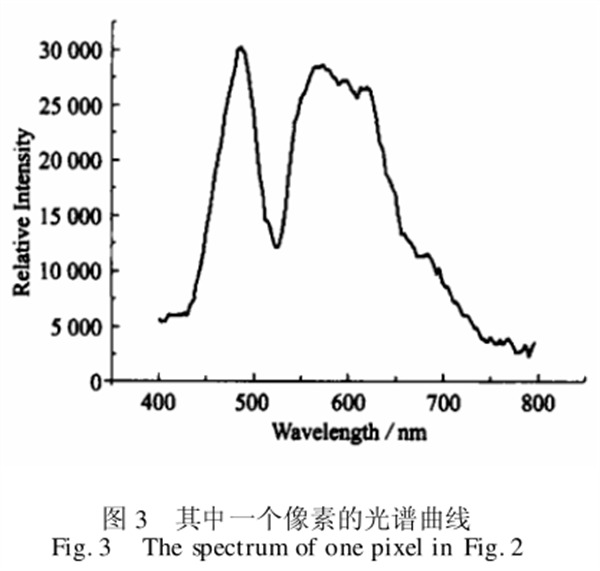

圖3是從圖像中選取任意象素位置的光譜曲線。

?

?
