高光譜成像技術根據成像方式的不同可以分為哪些類型?
發布時間:2023-08-04
瀏覽次數:456
?光譜成像技術是將傳統的二維成像技術和光譜技術有機結合在一起從而獲得數據立方體的一門新興技術,具有空間可識別性、超多波段、光譜分辨率高以及圖譜合一等優點。那么,高光譜成像技術根據成像方式的不同可以分為哪些類型?本文為大家做了介紹。
光譜成像技術是將傳統的二維成像技術和光譜技術有機結合在一起從而獲得數據立方體的一門新興技術,具有空間可識別性、超多波段、光譜分辨率高以及圖譜合一等優點。那么,高光譜成像技術根據成像方式的不同可以分為哪些類型?本文為大家做了介紹。
高光譜成像技術的原理:
高光譜圖像是一系列光波波長處的光學圖像,比多光譜圖像的光譜分辨率更高,通??蛇_(dá)2~3nm。其測量光譜范圍可在紫外、可見光和近紅外區域。高光譜數據是三維圖像塊,其中的二維代表是圖像像素信息(以坐標x和y表示),第三維是波長信息(以λ表示)。一個分辨率為xxy像素的圖像檢測器陣列在n個波長處獲得的樣品圖像塊是xxyxn的三維陣列,如下圖所示。表明原始高光譜圖像既有特定像素下的光譜信息,又有特定波長下的圖像信息。
高光譜成像技術根據成像方式的不同可以分為哪些類型?
根據成像方式的不同,可將高光譜成像技術分為掃描型和快照式兩大類,掃描型高光譜成像技術又分為擺掃式,推掃式和凝采式三種。
1.擺掃式高光譜成像技術
也叫做撣掃式、揮掃式高光譜成像技術,其掃描方式是點掃描。該類型儀器的核心部件是線陣列光電探測器,其作用是接收目標不同波長下的輻射能,其一般在掃描儀的前方安裝光學鏡頭,利用機械傳動裝置帶動鏡頭左右擺動以及飛行平臺向前移動完成對地面目標的逐點掃描,達到獲取多個窄波段連續光譜圖像的目的。
2.推掃式高光譜成像技術

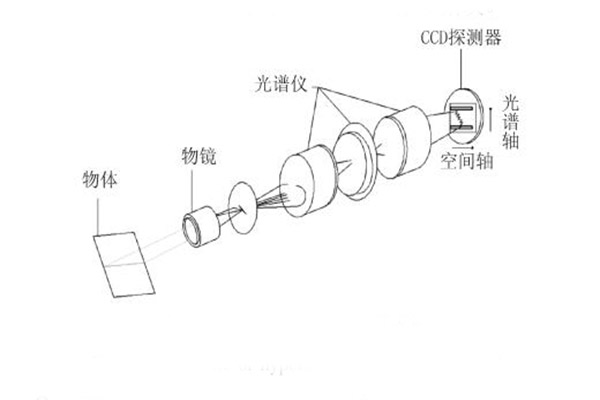

也叫做推帚式高光譜成像技術,其掃描方式是線掃描。該類型儀器通過推掃的方式每次獲取一行目標信息,因此其前方不需要移動探測部件,其采用二維面陣列探測器,其中,一維用于接收保存光譜信息,與之相垂直的另一維為線性陣列,其作用是分散并聚焦目標物體在不同波長下的輻射能。
3.凝采式高光譜成像技術
也叫做凝視式高光譜成像技術,其掃描方式是顏色掃描。該類型儀器通過顏色掃描方式每次獲取一個波長下的目標信息。其采用單色器或電調諧濾波器完成不同光譜通道之間的切換,以達到探測器采集相應波長的目標物體全部信息的目的。
4.快照式高光譜成像技術
其成像方式無需掃描,能夠一次性獲取目標物體包括一維光譜信息在內的全部信息。該類儀器系統內部不存在移動部件或其他動態調節組件,抗干擾能力強,且成像速度快,因此適用于移動速度較快的目標物體,并且可以達到實時監測的目的。
