成像光譜技術是光譜技術和圖像技術的完美結合，它在獲得樣品空間信息的同時，還為每個圖像上每個像素點提供數十至數千個窄波段的光譜信息，這樣任何一個波長的光譜數據都能生成一幅圖像，從而實現“圖譜合一”。通過對光譜、圖像的分析，即可對樣品的成分含量、存在狀態、空間分布及動態變化進行檢測。本文對成像光譜技術的成像原理及光譜數據的分析方法做了介紹，對此感興趣的朋友可以了解一下！

成像光譜的成像原理：

根據光譜的分辨率，可將成像光譜技術分為3類，分別是多光譜成像技術、高光譜成像技術、超光譜成像技術。其中多光譜成像技術的光譜分辨率△λ/λ=0.1數量級，它一般只能提供可見光和近紅外區域內的幾個波段。高光譜成像技術的光譜分辨率在 △λ/λ=0.01數量級，它能提供可見光和近紅外區域內的幾十至幾百個波段，光譜分辨率可達納米級。超光譜成像技術的光譜分辨率在△λ/λ=0.001數量級，它在可見和近紅外區域內可提供上千個波段。

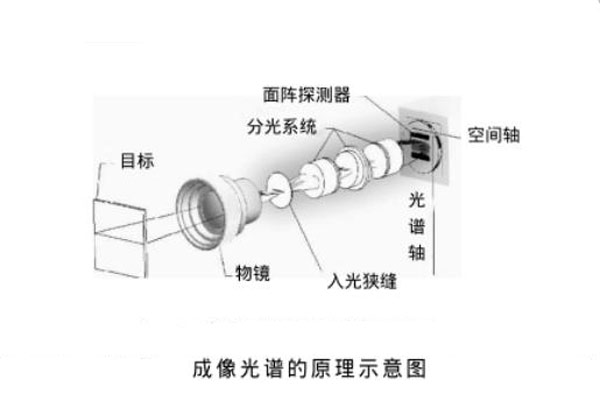

目前常用的成像光譜的波段范圍有兩種，可見光/近紅外區的波段范圍是400～1000nm，短波紅外區的波段范圍是900～2500nm。成像光譜儀是成像光譜技術最重要的部件，目前主要有光柵型和干涉型兩種。其中光柵型主要由前置光學系統、分光光柵、會聚透鏡、校正鏡系統、指向鏡、電子學系統和機械結構等。每個光譜儀都含有一套將景物成像到狹縫的折射式前置光學系統。通過狹縫的光被一個平面光柵在狹縫垂直的方向進行色散，然后成像在一個兩維焦平面陣列上。沿狹縫方向的陣列提供空間景物信息，另一方向的陣列（狹縫光沿此陣列方向色散）提供光譜信息。沿垂直狹縫的方向推掃并依次存儲焦面陣列所收集的空間/光譜信息，就可以產生一個二維的每個像素有多個譜段的空間影像。成像原理如下圖所示。

成像光譜的獲取包括3種模式，分別是逐點掃描式、線推掃式、畫幅式。目前用得最多的是線掃描，也稱推掃式成像光譜，在推掃過程中，每個掃描位置將獲得一個窄帶空間位置上多個像素點的光譜圖像，這就是原始圖像，對推掃過程中多個窄帶空間區域的原始圖像進行圖像拼接，即可得到整個樣品的成像光譜，稱之為數據立方體。在數據立方體中，每個波長下都對應樣品的圖像。

成像光譜的系統構成：

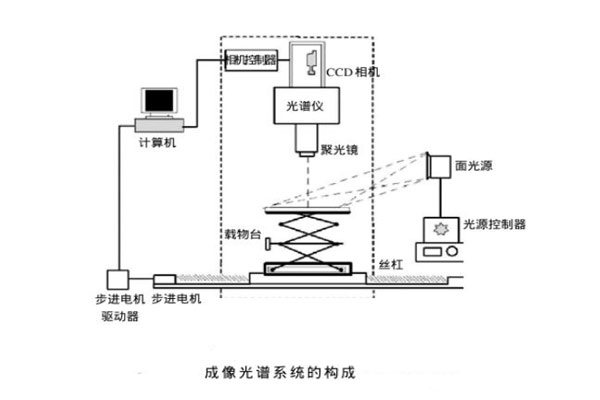

一個典型的推掃式近紅外成像光譜系統包括光源、紅外相機、成像光譜儀、鏡頭、移動樣品臺、計算機圖像采集系統和運動控制系統等組成，系統構成如下圖所示。其中成像光譜儀多采用光柵進行分光。移動樣品臺由步進電機驅動作勻速移動。有些系統為了調節方便，配制了三維運動平臺，可作x、y軸方向上的勻速移動，還可根據樣品尺寸在z軸方向上調整高度。有些成像光譜系統中樣品是固定不動的，而紅外相機和成像光譜儀勻速移動，完成光譜圖像的掃描。

成像光譜的光譜數據分析方法：

目前在成像光譜的分析中，多采用主成分分析法（PCA）對高維的超立方體數據進行壓縮。主成分（得分矩陣）T是原來變量的線性

組合，用它來表征原來變量時所產生的平方和誤差最小。第一個主成分所能解釋原變量的方差量最大，第二個次之，其余類推，各組主成分相互正交。主成分計算的方法較多，常用的算法是非線性迭代偏最小二乘法（NIPALS）、協方差矩陣分解方法。通過對超立方體數據進行主成分壓縮后得到特征信息，在主成分空間中可看到不同類別樣品的成像光譜的差異，從而進行定性判別。

若需要進行定量預測，則需要將降維后得分矩陣T與化學分析值矩陣Y進行多元線性回歸，即可得數學模型：Y=TB+E。

式中：B=（T^TT）^-1T¹Y=為回歸系數；E為所引進的誤差。

在所分解的主成分中，前邊的主成分包含了X矩陣的絕大部分有用信息，而后面的主成分則與噪音和干擾影響因素有關，這就是主成分回歸。目前也常采用偏最小二乘法（PLS）建立定量模型。

在實際進行超立方體的數據分析時，由于多個樣品的數據形成了一個多維的數據集，不能直接采用PCA或PLS進行計算，需要將原始的超立方體按照某一維度（比如波長維）依次展開，再進行后續的計算分析，提取成像光譜中所包含的樣品成分、空間分布信息。
