CCD傳感器和CMOS傳感器是目前高光譜成像儀器主要使用的兩種探測器，二者都是利用光敏二極管的感光原理進行光電轉換。那么，高光譜成像儀CCD傳感器和CMOS傳感器有什么不同？本文對高光譜成像儀CCD傳感器和CMOS傳感器的區別及CCD傳感器的優勢做了介紹，感興趣的朋友可以了解一下！

高光譜成像儀CCD傳感器和CMOS傳感器的區別：

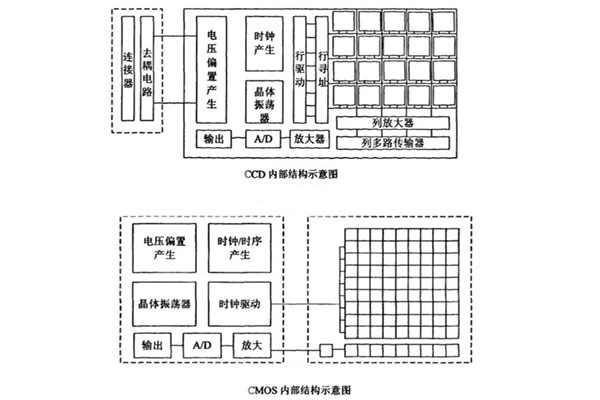

CCD和CMOS傳感器是目前光譜成像中主要使用的兩種探測器。二者都是利用光敏二極管的感光原理進行光電轉換，除了制造工藝外CCD和CMOS的主要差別在于電荷讀出的方式。CCD和CMOS探測器的工作原理示意如下圖所示，CCD的信號電荷到達讀出端口之前需要經過多次的轉移，然后在讀出端口將信號電荷轉換成電壓值讀出，CMOS直接在像元內部將信號電荷轉換為電壓值，然后每一個像素通過X-Y坐標系選通后直接讀出。

高光譜成像儀CCD傳感器的優勢：

在用于光譜成像時，CCD相對于CMOS探測器主要存在以下幾方面的優勢。

1.光學填充因子高

高分辨率的高光譜成像儀對探測器有著較高的感光能力需求。CMOS的像元上集成了尋址寄存器、放大器等部件，光填充因子較低，雖然可以采用加裝微透鏡或提高光刻技術的方法加以改善，但工藝復雜性隨之大大提高，削弱了CMOS圖像傳感器的成本優勢，且光學填充率始終不可能達到100%。相比之下，CCD探測器的光學填充率通常都能夠達到100%，在相同的像元尺寸下感光能力更強。

2.量子效率曲線平滑

COMS器件由于制造工藝和芯片結構的原因，通常量子效率曲線會出現類似震蕩的線型。光譜響應的不平滑性在目標光譜識別上會帶來很大障礙，在振蕩谷底處波段的信噪比會降低，嚴重影響了光譜圖像的質量和應用價值。而CCD器件制作工藝避免了光譜震蕩的問題，光譜響應曲線較為平滑。

3.動態范圍大

造成光譜成像時需要探測器具備足夠的動態范圍。CMOS探測器由于像元集成度高，內部線路復雜和工藝不完善等原因造成較大的固定圖像噪聲和讀出噪聲，影響了探測器動態范圍。而CCD的制作工藝更為完善，暗電流較小，采用電荷轉移讀出機制，像元經過多次轉移從相同的讀出放大器端口讀出，像元的輸出信號均勻性較好且總的噪聲可以很好的控制，在相同的滿阱容量下動態范圍更大。
