高光譜成像儀作為一種精密的光電儀器，它融合了傳統的成像和光譜技術的優點，可以同時獲取被檢測物體的空間信息和光譜信息。其根據色散元件的不同，可以分為棱鏡和光柵色散型光譜成像儀。棱鏡色散型光譜成像儀以棱鏡為色散元件，而光柵色散型以光柵為色散元件。本文對棱鏡色散型光譜成像儀和光柵色散型光譜成像儀做了介紹，感興趣的朋友可以了解一下！

棱鏡色散型光譜成像儀：

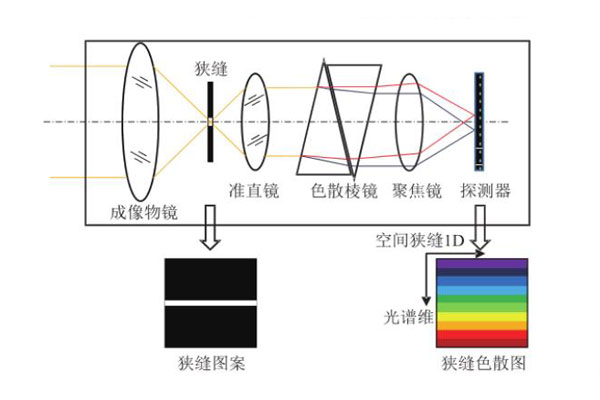

在棱鏡色散型光譜成像儀中，不同波長的光線受到棱鏡不同程度的折射而被色散。典型的棱鏡色散型光譜成像方式如下圖所示，成像物鏡將場景的復色光成像到狹縫平面上，透過狹縫的入射光經準直物鏡準直后，經過棱鏡或光柵的色散由聚焦鏡聚焦到焦平面探測器上，最終狹縫按波長成像在焦平面探測器上。

棱鏡色散型的技術特點是：

①每個瞬態僅能獲得狹縫一維的光譜信息，須垂直于狹縫方向進行推掃，以獲得場景二維的光譜數據；

②棱鏡色散后的光譜只有一套零級光譜，相對強度大；

③因棱鏡材料對不同波長的折射率變化不與波長呈線性關系，因此其譜線排列不均勻，在短波區，譜線排列非常稀疏，而在長波區，譜線排列非常稠密。

光柵色散型光譜成像儀：

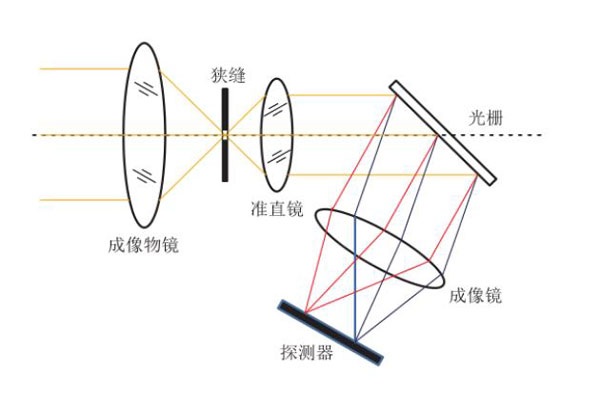

光柵色散型光譜儀的原理是：光柵對不同波長的光有不同的衍射角而使光色散，如下圖所示。其設計和調試難點在于：光柵有多級次的衍射，正級次光譜和負級次光譜對稱分布在零級光譜兩側，零級光譜因波長重合而不能分光，而級次之間存在重疊，為此需要通過前置單色器或?yàn)V光片等措施，消除不需要的波長。

與棱鏡色散型相比，光柵色散型具有衍射角與光譜波長近似呈正比關系、譜線排列均勻、光譜分辨率較高等技術優勢。
