光譜成像技術作為一種無損檢測技術，將光譜技術與圖像技術融為一體，不僅可以獲得樣本的光譜信息，還可以獲得樣本的圖像信息，對樣本進行定性與定量的分析。那么，光譜成像技術按波段、掃描方式和分光元件可分為哪些類型？下文為大家作了介紹。

基于波段數量和光譜分辨率的分類：

按照光譜波段的數量和光譜分辨率，光譜成像技術大致可以被分為三類：

1.多光譜成像技術（Multispectral Imaging）具有10～50個光譜通道，光譜分辨率為△λ/λ =0.1。

2.高光譜成像技術（Hyperspectral Imaging）具有50～1000個光譜通道，光譜分辨率為△λ/λ =0.01。

3.超光譜成像技術（Ultraspectral Imaging）具有10～100個光譜通道，光譜分辨率為△λ/λ =0.001。

基于掃描方式不同的分類：

按照光譜圖像采集方式的不同，光譜成像技術主要可分為：

1.撣掃式

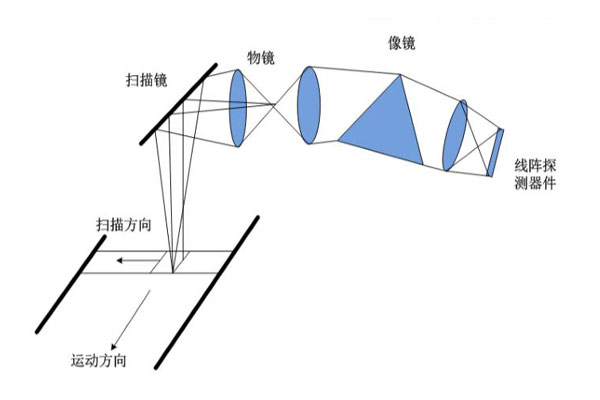

上圖說明的是撣掃式線陣遙感成像光譜儀原理。這個儀器的核心部件是排列成線狀的光電探測器，它使不同波長的輻射能照射到線陣列的各個探測器件上。因而對于地面瞬時視場內的輻射能，分光后各波長的強度同時記錄下來。當傳感器平臺向前推進時逐個像元逐點成像，這將獲得具有多個連續光譜的窄波段的圖像。

2.推掃式

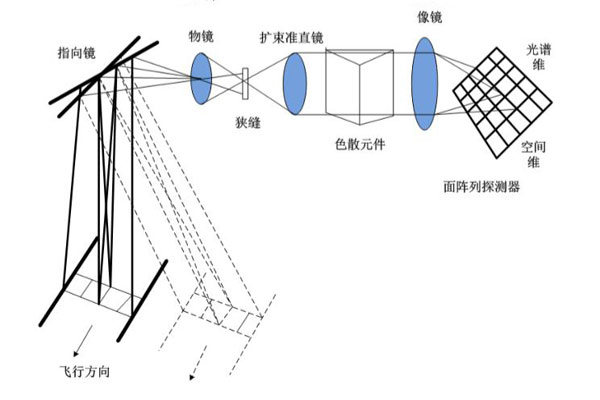

推掃式面陣遙感成像光譜儀的工作原理（見下圖）。圖中的二維面陣列探測器，一維可用作光譜儀，另一維則為一線性陣列，以推掃的方式工作，地面目標的輻射能根據波長分散并聚焦到探測器面陣列上。圖像一次建立一行而不需要移動探測器件。像元的攝像時間長，系統的靈敏度和空間分辨率均可以得到提高。

3.凝采式

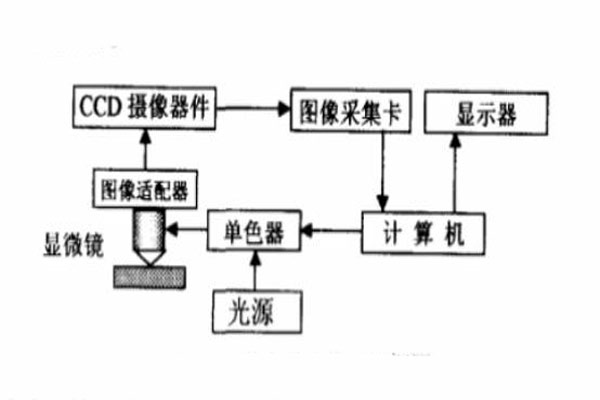

在這種工作方式中，常常采用單色器或電調諧濾波器實現光譜通道的切換。伴隨光譜通道的切換，探測器則采集相應圖像，（見下圖）。其中利用CCD攝像器件、圖像卡和計算機實現系統的數字化；利用氙燈和單色器進行激發光譜掃描；利用自主開發的系統軟件實現系統的操控、熒光光譜圖像的采集、處理和分析。

基于分光元件不同的分類：

在一般光譜儀核心元件——分光元件的發展歷程中，經歷從色散棱鏡到衍射光柵的演化，以及采用干涉調制元件和信息變換技術的發展歷程。近年來聲光可調諧濾波器（Acousto-optic Tunable Filter，簡稱AOTF），和液晶可調諧濾波器（Liquid Crystal Tunable Filter，簡稱LCTF）技術和應用得到長足發展，由于AOTF和 LCTF以及CCD等面陣探測器的出現，光譜成像技術才得以迅速發展。

AOTF是一種新型的色散器件。它能以很高的速度通過電調諧方式實現波長掃描，因而AOTF可以完成一般色散元件所無法完成的快速光譜測量工作。AOTF器件由三部分組成，即聲光介質、換能器陣列和聲終端。當射頻信號施加到換能器上時，激勵出超聲波并耦合到聲光介質。為防止聲波反射，透過介質的聲波被聲終端的吸聲體吸收。當復色光以特定的角度入射到聲光介質后，由于聲光相互作用，滿足動量匹配條件的入射光被超聲波衍射成兩束正交偏振的單色光，一束為e光，一束為o光，分別位于零級光兩側。改變射頻信號的頻率，衍射光的波長也將相應改變。連續快速改變射頻信號的頻率就能實現衍射光波長的快速掃描。

LCTF基于偏振光的干涉原理而制成。LCTF往往具有多組單元，每一組單元均由起偏和檢偏偏振片以及夾在中間的雙折射液晶構成。當光源通過其中一組單元時，由于沿液晶快、慢軸傳播的兩束光振動方向相同，而位相差一定，因此發生干涉作用。干涉波長取決于e光和o光通過液晶產生的光程差（相位差），由于雙折射液晶造成的相位差可以通過電壓進行調節，因此通過施加不同的電壓可以使其不同波長的光發生干涉，即可以實現不同波長的掃描。
