0引??言

光譜和圖像是人們認識、識別地物的兩種重要依據。遙感技術通過遙感影像可以解決圖譜合一的問題，即將物質成分決定的地物光譜與反映地物存在格局的空間影像完整地結合了起來，對每一個空間影像的像素賦予它本身具有的特征光譜信息，但遙感影像與地物之間的聯系，需要通過地物光譜來識別。地物光譜儀是通過測量地物光譜，來實現這種聯系的常用儀器之一，廣泛用于遙感測量、農作物監測、森林和海洋學研究、礦物勘探等各領域。地物光譜儀測量原理是利用不同地物對太陽光的反射不同，反射率與入射波長之間的變化規律，將反射率與波長之間關系繪成地物反射光譜曲線。不同地物由于物質組成和結構不同具有不同的反射光譜特性。因而可以根據地物光譜儀所測不同地物光譜，結合遙感傳感器所接收到的電磁波光譜特征的差異，達到識別不同地物的目的。因此，地物光譜儀可以快速便捷的實現對目標物體的反射光譜表征。

可逆熱致變色材料是一類當溫度達到某一特定的范圍時，材料的顏色會發生改變，而當溫度恢復到初溫后，顏色也會隨之復原的智能型材料。經過幾十年的研究與發展，人們已開發出了無機、有機、液晶、聚合物以及生物大分子等各類具有這種特性的材料。其應用范圍也從最初的示溫材料拓展到現在日常生活的各個領域，并隨著新型材料的開發逐步發展到了分析、傳感等高新科技領域。熱致變色材料可以用來制造溫度敏感的智能玻璃窗，此智能玻璃窗可以使建筑物實現對太陽光的有效調制，充分利用太陽能產生的熱量。最近，浙江大學能源材料研究室的科研人員開發出一種基于離子液體的環保型熱致變色材料體系。他們利用無蒸汽壓、熱穩定高的室溫離子液體作為新型熱致變色體系的溶劑，可以制備出多種顏色改變的熱致變色體系。紫外?-?可見光分光光度計通常被用來對表征材料的光學特征。對于熱致變色材料的表征，紫外?-?可見光分光光度計必須添置升溫和保溫附件，來實現不同溫度下材料光譜信息的采集，在一定程度上使材料的光譜表征帶來一定困難。同時，分光光度計具有一定的量程控制，一般要求所測物質的吸光度值小于?1。對于較大吸光度的溶液需要進行必要的稀釋后才可以進行分光光度計表征。但熱致變色溶液的變色特征往往與溶液的濃度有密切的關系，因此，尋求一種快速便捷的熱致變色材料表征技術是急需解決的課題。本研究結合地物光譜儀的操作特點，對新型熱致變色材料進行熱致變色光譜分析，在熱致變色材料表征技術方面開拓地物光譜儀的新應用。

1實驗方法

本研究所采用的熱致變色材料由浙江大學提供，此類熱致變色材料根據所溶解的金屬離子不同，在室溫下表現出不同的顏色。目前報道的主要體系為在室溫下表現為藍色的鈷系，黃色的鐵系，綠色的鎳系，紅色的鉻系以及淺黃色的鎳鐵混合系材料。在本研究中，將鎳系熱致變色體系作為代表性材料，通過地物光譜儀對其進行熱致變色光譜分析。為了研究不同離子濃度對熱致變色效果的影響，將分別采用兩種濃度的鎳系溶液（分別稱為高濃度與低濃度鎳系溶液）進行地物光譜儀檢測，并與傳統的分光光度計（Varian?Cary?5000，USA）結果進行對比分析，評價地物光譜儀的新應用。在實驗過程中，將熱致變色材料置于帶加熱功能的磁力攪拌器上進行加熱，攪拌器自帶的溫度傳感器可以對加熱體系的溫度進行監測。當熱致變色材料加熱到某一溫度時，將地物光譜儀的光纖探頭置于熱致變色溶液液面以上約?5?厘米處，進行數據采集。地物光譜儀在每一次采集數據前，均由標準白板進行校準。將同一溫度下所采集的數據進行取平均值處理，然后繪制材料反射率與光譜波長的關系圖，觀察不同溫度下，材料的反射光譜變化。同時，材料在不同溫度下的顏色變化也通過數碼相機進行記錄采集。

2實驗結果與討論

圖?1?為分光光度計對低濃度鎳系溶液的熱致變色表征結果，由圖可以看出，此溶液的吸收光譜具有兩個明顯的吸收波段，分別在波長?422nm?和600?～?800nm?之間。隨著溫度的升高，600?～?800?nm?波段的吸收峰表現出強烈的溫度依賴性，并且吸收峰有藍移趨勢。另外一個特征是處于?422??nm?的吸收峰隨著溫度的變化基本上不發生明顯的改變。此結果與文獻的結果一致。由于圖?1?給出的是光的吸收特征，因此，從圖上無法直觀的讀出此材料的顏色與溫度的關系。同時，由于設備限制，分光光度計也只可以檢測到?70℃以下材料的光譜變化。

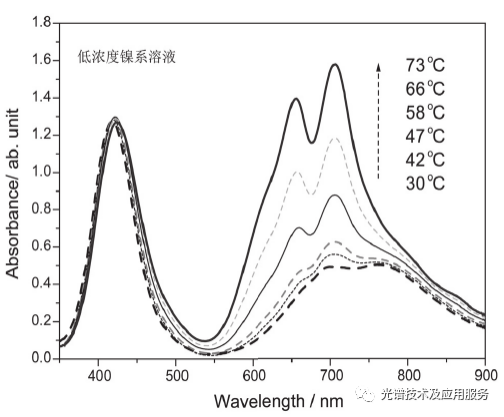

圖?1　分光光度計對低濃度鎳系溶液的熱致變色表征結果

圖?2?可以看出不同熱致變色溶液在不同溫度下的顏色改變，其中的?C?溶液即為分光光度計表征的低濃度鎳系熱致變色體系。由圖可以看出，低濃度的鎳系溶液室溫下呈現出淺黃綠色，但當溫度升到～?70℃以上時，顏色變?yōu)樯罹G色。溫度繼續升高到～?100℃以上時，顏色變?yōu)榱怂{(lán)色（圖?2d）。而這種有綠色到藍色的顏色轉變是通過分光光度計無法檢測到的（如圖?1）。因此，我們嘗試了采用地物光譜儀記錄不同溫度下，低濃度鎳系溶液的顏色變化，結果如圖?3?所示。

圖?2　不同熱致變色溶液的不同溫度下的顏色變化

????a）～?30?℃，???????????（b）～?56?℃，????????????（c）～?76?℃，???????????（d）～?100?℃C

溶液為低濃度鎳系熱致變色體系，A?為鉻系，B?為鈷系，D?為鐵系，E?為鎳鐵混合系

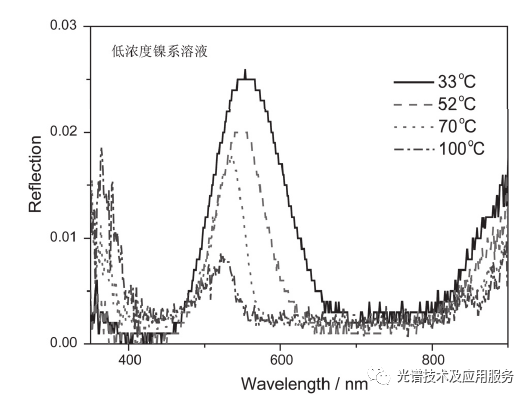

圖?3　不同溫度下低濃度鎳系溶液的地物光譜儀檢測結果

圖?3?中的目標物的反射率是地物光譜儀直接測量數據。如圖?3?所示，在室溫下，低濃度鎳系溶液反射峰位于?500?～?600nm?之間，即對應于黃綠色，與圖?2a?中的顏色對應。隨著溫度的升高，發現此溶液的反射率降低，說明此材料吸收較多的光，顏色表現出變深的趨勢。另外，發現目標物的反射峰向藍紫色方向偏移，即顏色向藍紫色進行過渡。當溫度達到～?100℃左右時，材料的反射光已經比較弱，而且此時反射峰位于波長?520nm?處，即綠色與藍色交叉波段。圖?3?的結果與圖?2?的結果相對應，由此可見，地物光譜儀可以有效地反映材料的熱致變色效應。我們還研究了高濃度的鎳系溶液的熱致變色效應。如圖?4?所示，高濃度的鎳系溶液在室溫下呈現出綠色，但當溫度升到?50℃左右時，顏色變得較深，幾乎觀察不到光的反射。尤其是到了?75℃左右，顏色變成黑色，即無光反射。由于此溶液的濃度較高，所以吸光度超出了分光光度計的量程，所以無法采用分光光度計進行表征檢測。我們通過地物光譜儀進行了此溶液的熱致變色效應（結果如圖?5?所示），室溫下，材料的最主要的反射光波長處于～?550nm，與低濃度的鎳系溶液相比，發生了較明顯的紅移，即溶液的顏色變深，呈現出綠色。隨著溫度的升高，目標物的反射率不斷降低，反射峰所在位置發生紅移。尤其到了?80℃左右時，目標物的反射率基本為?0，說明此時溶液變成黑色，完全不透明狀態，如圖?4?所示。由此可見，地物光譜儀可以對熱致變色溶液的熱致變色特性進行較準確的定性和定量表征。本研究也表明了地物光譜儀的應用可以拓展到材料研究中。

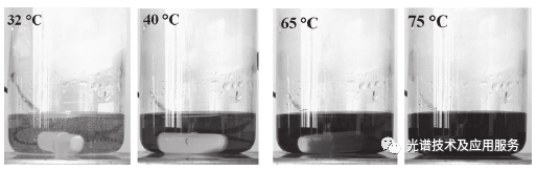

圖?4　不同溫度下高濃度鎳系溶液的顏色變化

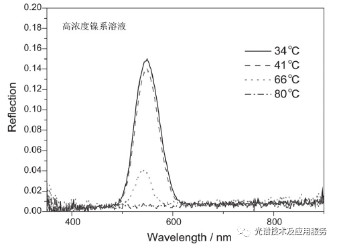

圖?5　不同溫度下高濃度鎳系溶液的地物光譜儀檢測結果

3結???論

本文主要展開了將地物光譜儀用于熱致變色材料的熱致變色特性研究。地物光譜儀可以準確快速的記錄熱致變色材料的溫度依賴的顏色改變過程，可以作為紫外?-?可見光分光光度計表征的有效補充，是熱致變色材料的有效表征技術手段。
