0引言

隨著經濟的快速發展，我國汽車保有量不斷增加，同時也帶動了汽車維修行業的蓬勃發展，截至2016年，我國汽車維修行業的產值達8000億元，汽車維修企業達50多萬家。但與汽修行業快速發展不相匹配的是汽修人員自身素質的良莠不齊，以及汽修行業立法的不健全，汽車維修人員為了獲得更多的額外收益而欺詐消費者的行為時有發生，如在汽車機油中添加白糖、向防凍液里撒鹽、在剎車油里兌酒精、用火堿清洗發動機等惡劣行為，嚴重地侵害了消費者的經濟利益。汽車維修人員趁車主不注意向汽車發動機內加入白糖，白糖在機油中受熱變?yōu)轲ず隣睿率拱l(fā)動機損壞而不能正常運行。在處理這類犯罪行為的過程中，有關物證的檢驗是定罪量刑的重要依據。目前對于糖的檢驗研究多采用高效液相色譜法、氣相色譜法等色譜方法，色譜法檢驗糖類物質往往需要對待測物質進行衍生化處理，操作復雜，而紅外光譜法不需要進行衍生化處理，操作簡單，可以對待測化合物的化學官能團進行分析，但是采用紅外光譜法檢驗糖的報道很少，更沒有文獻對從汽車機油中提取出來的糖及糖變化生成的產物進行過報道。本文對白糖在機油中受熱情況進行模擬實驗，并利用掃描電子顯微鏡、光學顯微鏡、紅外光譜儀等技術手段對殘留物的形態和化學成分變化情況進行研究，以期為汽車維修侵財案中發動機油中摻雜白糖的物證檢驗問題建立科學的檢驗方法。

1材料與方法

1.1?實驗樣品

白砂糖、綿白糖、汽車機油。

1.2?模擬實驗

1.2.1?模擬機油加熱條件下

實驗向兩支50mL的圓底燒瓶分別加入320mg白砂糖和綿白糖，再分別加入15mL機油、一粒磁子，經磁力攪拌器加熱、球型冷凝管回流，轉速1000r/min。室溫下攪拌34h，白糖不溶解，顏色狀態保持不變，逐漸升高體系溫度，當150℃時白糖開始熔化，1h后白糖變?yōu)榧t色無定形狀黏稠液體，機油由亮黃色變?yōu)槌燃t色。冷卻至室溫后用蒸餾水萃取，將水相部分在100℃以下蒸干，室溫下晾干。

1.2.2?模擬機油加熱沸騰條件下

實驗向兩支50mL的圓底燒瓶分別加入320mg白砂糖和綿白糖，再分別加入15mL機油、一粒磁子，經磁力攪拌器加熱、球型冷凝管回流，轉速1000r/min。150℃下加熱1h后，白糖變?yōu)榧t色無定形狀黏稠液體，升高體系溫度至170℃，1h后白糖由紅色無定形狀黏稠液體變?yōu)楹谏こ硪后w。機油劇烈冒泡，由橙紅色變?yōu)楹谏珳啙嵋后w。冷卻至室溫后抽濾，用蒸餾水、甲醇、氯仿、乙醚各洗滌3次，將濾渣在室溫下晾干。

2結果與討論

2.1?白糖浸機油前后的晶型分析

利用掃描電子顯微鏡對白糖浸沒汽車機油前后的晶型進行分析。白砂糖浸油前為四棱臺狀六面體，粒徑1.64mm。常溫下在機油中浸泡6h取出白砂糖，用濾紙擦干機油并晾干，白砂糖晶型不變，沒有出現腐蝕現象，如圖1所示。綿白糖浸油前為四棱臺狀六面體，粒徑233μm。常溫下在機油中浸泡6h后取出，用濾紙擦干機油并晾干，綿白糖晶型不變，沒有出現腐蝕現象如圖2所示。上述實驗結果表明，常溫下白糖與機油不發生化學反應。

a：白砂糖標準樣品浸油前b：白砂糖標準樣品常溫下浸油6h后

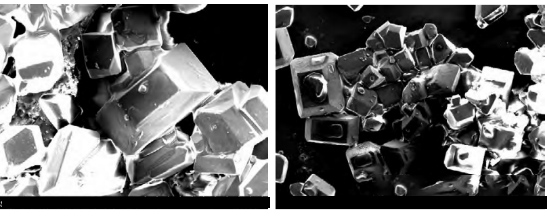

圖1?白砂糖在機油中浸泡前后的掃描電子顯微鏡圖像

a：綿白糖標準樣品浸油前b：綿白糖標準樣品常溫下浸油6h后

圖2?綿白糖在機油中浸泡前后的掃描電子顯微鏡圖像

?

2.2?白糖在機油中受熱前后的狀態變化分析

利用光學顯微鏡（反射方式測量，物鏡倍率20X）對白砂糖在3種狀態下的顏色狀態進行觀察：白砂糖在常溫條件下為無色晶體；150℃時在機油中受熱變?yōu)榧t色無定形狀黏稠液體，冷卻后變?yōu)榧t色固體；170℃時變?yōu)楹谏こ硪后w，冷卻后變?yōu)楹谏珗杂补腆w，如圖3所示。

a：白砂糖標準樣品b：150℃時白砂糖在機油中下加熱分離得到的產物c：170℃時白砂糖在機油中加熱分離得到的產物

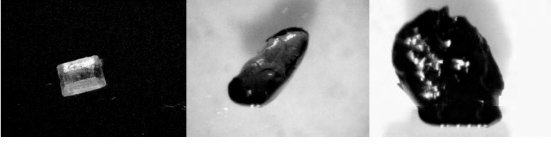

圖3?白砂糖在3種狀態下的顯微鏡圖像

?

利用光學顯微鏡（反射方式測量，物鏡倍率20X）對綿白糖在3種狀態下的顏色狀態進行觀察：綿白糖在常溫條件下為無色晶體；150℃時在機油中受熱變?yōu)榧t色無定形狀黏稠液體，冷卻后變?yōu)榧t色固體；170℃時變?yōu)楹谏こ硪后w，冷卻后變?yōu)楹谏珗杂补腆w，如圖4所示。

a：綿白糖標準樣品b：150℃時綿白糖在機油中下加熱分離得機油中加熱分離得到c：170℃時綿白糖在到的產物的產物

圖4?綿白糖在3種狀態下的顯微鏡圖像

?

2.3?白糖在機油中受熱前后的紅外光譜分析

2.3.1?白砂糖在機油中受熱前后的紅外光譜分析

a：白砂糖標準樣品；b：白砂糖在150℃機油中加熱分離得到的產物；c：白砂糖在170℃機油中加熱分離得到的產物

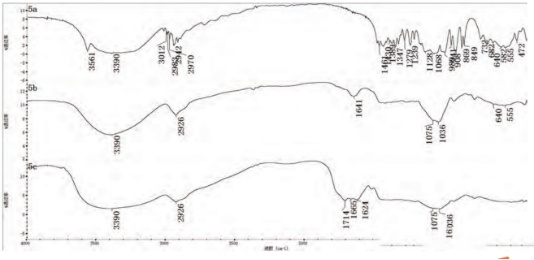

圖5?白砂糖的紅外光譜圖像

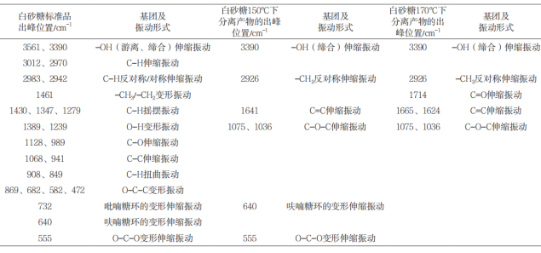

表1?白砂糖標準品及其受熱產物的紅外吸收峰

利用紅外光譜儀對白砂糖及其在機油中受熱分離得到的產物進行分析圖像如圖5所示，出峰位置比對分析結果如表1所示。

如圖5a所示的白砂糖標準樣品紅外光譜圖中，3561cm-1處的尖銳強吸收峰為-OH（游離）伸縮振動吸收峰，3390cm-1處的強寬吸收峰為-OH（締合）伸縮振動吸收峰，3012cm-1、2970cm-1處的吸收峰為C-H伸縮振動吸收峰，2983cm-1處的吸收峰為-CH2中C-H反對稱伸縮振動吸收峰，2942cm-1處的吸收峰為C-H對稱伸縮振動吸收峰，1461cm-1處的吸收峰為-CH3/-CH2變形振動吸收峰，1430cm-1、1347cm-1、1279cm-1處的吸收峰為C-H搖擺振動吸收峰，1389cm-1、1239cm-1處的吸收峰為O-H變形振動吸收峰，1128cm-1、989cm-1處的吸收峰為C-O伸縮振動吸收峰，1068cm-1、941cm-1處的吸收峰為C-C伸縮振動吸收峰，908cm-1、849cm-1處的吸收峰為亞甲基中C-H扭曲振動吸收峰，869cm-1、682cm-1、582cm-1、472cm-1處的吸收峰為O-C-C變形振動吸收峰，732cm-1處的吸收峰為吡喃糖環的變形伸縮振動吸收峰，640cm-1處的吸收峰為呋喃糖環的變形伸縮振動吸收峰，555cm-1處的吸收峰為O-C-O變形伸縮振動吸收峰。譜圖與蔗糖的紅外譜圖一致，說明白砂糖的成分為蔗糖。

如圖5b所示的白砂糖在機油中加熱到150℃分離得到的固體產物紅外光譜圖像顯示，3390cm-1處的強寬吸收峰為-OH（締合）伸縮振動吸收峰，2926cm-1處的吸收峰為-CH2反對稱伸縮振動吸收峰，1641cm-1處的吸收峰為C=C伸縮振動吸收峰，1075cm-1、1036cm-1處的吸收峰為C-O-C伸縮振動吸收峰，640cm-1處的吸收峰為呋喃糖環的變形伸縮振動吸收峰，555cm-1處的吸收峰為O-C-O變形伸縮振動吸收峰。相比于白砂糖標準樣品，732cm-1處的吸收峰消失，640cm-1處的吸收峰依然存在。這說明150℃機油中，白砂糖中的吡喃糖環比呋喃糖環更不穩定，發生了開環反應，而呋喃糖環依然存在；1641cm-1處的吸收峰說明白砂糖在機油中受熱發生了脫水反應，產物中有C=C生成。

如圖5c所示的白砂糖在機油中加熱到170℃分離得到的產物紅外光譜圖像顯示，3390cm-1處的強寬吸收峰為-OH（締合）伸縮振動吸收峰，2926cm-1處的吸收峰為-CH2反對稱伸縮振動吸收峰，1714cm-1處的吸收峰為C=O伸縮振動吸收峰，1665cm-1、1624cm-1處的吸收峰為C=C伸縮振動吸收峰，1075cm-1、1036cm-1處的吸收峰為C-O-C伸縮振動吸收峰。相比于150℃下白砂糖的受熱產物，640cm-1、555cm-1處的吸收峰消失，這說明170℃機油中，白砂糖中呋喃糖環繼吡喃糖環之后發生了開環反應；1665cm-1、1624cm-1處出現吸收峰，說明隨著溫度升高，脫水反應進一步加劇，產物中C=C增加；1714cm-1處出現吸收峰說明受熱產物中新生成了C=O。

2.3.2?綿白糖在機油中受熱前后的紅外光譜分析

利用紅外光譜儀對綿白糖及其在機油中受熱分離得到的產物進行分析圖像如圖6所示，出峰位置比對分析結果如表2所示。

a：綿白糖標準樣品；b：綿白糖在150℃機油中加熱分離得到的產物；c：綿白糖在170℃機油中加熱分離得到的產物

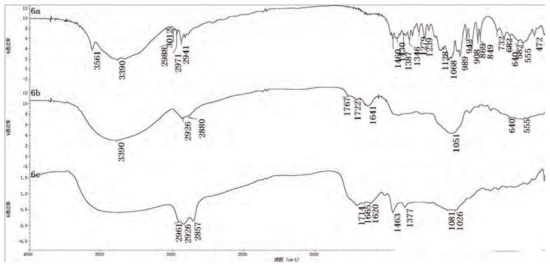

圖6?綿白糖的紅外光譜圖像

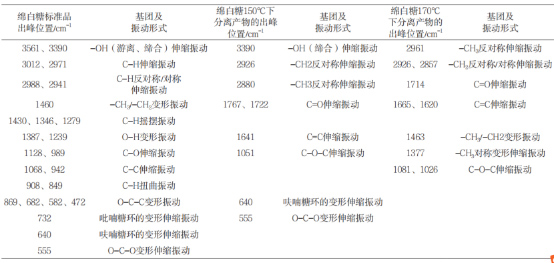

表2?綿白糖標準品及其受熱產物的紅外吸收峰

如圖6a所示的綿白糖標準樣品紅外光譜圖中，3390cm-1處的強寬吸收峰為-OH（締合）伸縮振動吸收峰，3561cm-1處的尖銳強吸收峰為-OH（游離）伸縮振動吸收峰，3012cm-1、2971cm-1處的吸收峰為C-H伸縮振動吸收峰，2988cm-1處的吸收峰為-CH2中C-H反對稱伸縮振動吸收峰，2941cm-1處的吸收峰為C-H對稱伸縮振動吸收峰，1460cm-1處的吸收峰為-CH3/-CH2變形振動吸收峰，1430cm-1、1346cm-1、1279cm-1處的吸收峰為C-H搖擺振動吸收峰，1387cm-1、1239cm-1處的吸收峰為O-H變形振動吸收峰，1128cm-1、989cm-1處的吸收峰為C-O伸縮振動吸收峰，1068cm-1、942cm-1處的吸收峰為C-C伸縮振動吸收峰，908cm-1、849cm-1處的吸收峰為亞甲基中C-H扭曲振動吸收峰，869cm-1、682cm-1、582cm-1、472cm-1處的吸收峰為O-C-C變形振動吸收峰，732cm-1處的吸收峰為吡喃糖環的變形伸縮振動吸收峰，640cm-1處的吸收峰為呋喃糖環的變形伸縮振動吸收峰，555cm-1處的吸收峰為O-C-O變形伸縮振動吸收峰。該譜圖與蔗糖的紅外譜圖一致，說明綿白糖的成分為蔗糖。如圖6b所示的綿白糖在機油中加熱到150℃分離得到的產物紅外光譜圖像顯示，3390cm-1處的強寬吸收峰為-OH（締合）伸縮振動吸收峰，2926cm-1處的吸收峰為-CH2反對稱伸縮振動吸收峰，2880cm-1處的吸收峰為-CH3反對稱伸縮振動吸收峰，1767cm-1、1722cm-1處的吸收峰為C=O伸縮振動吸收峰，1641cm-1處的吸收峰為C=C伸縮振動吸收峰，1051cm-1處的吸收峰為C-O-C伸縮振動吸收峰，640cm-1處的吸收峰為呋喃糖環的變形伸縮振動吸收峰，555cm-1處的吸收峰為O-C-O變形伸縮振動吸收峰。相比于綿白糖標準樣品，732cm-1處的吸收峰消失，640cm-1處的吸收峰依然存在，說明吡喃糖環發生了開環反應，呋喃糖環相對穩定，依然存在。1641cm-1處的吸收峰說明綿白糖在機油中受熱發生了脫水反應，產物中有C=C生成。1767cm-1、1722cm-1處的吸收峰說明產物中有C=O生成。如圖6c所示的對綿白糖在機油中加熱到170℃分離得到的產物紅外光譜圖像顯示，2961cm-1為-CH3反對稱伸縮振動吸收峰，2926cm-1為-CH2反對稱伸縮振動吸收峰，2857cm-1為-CH2對稱伸縮振動吸收峰，1714cm-1為C=O伸縮振動吸收峰，1665cm-1、1620cm-1為C=C伸縮振動吸收峰，1463cm-1為-CH3/-CH2變形振動吸收峰，1377cm-1為-CH3對稱變形伸縮振動吸收峰，1081cm-1、1026cm-1為C-O-C伸縮振動吸收峰。相比于150℃下白砂糖在機油中的受熱產物，640cm-1、555cm-1處的吸收峰消失，說明170℃下在機油中，綿白糖中呋喃糖環繼吡喃糖環之后發生了開環反應，受熱產物中不再存在糖環；1665cm-1、1620cm-1處出現吸收峰，說明脫水反應進一步加劇，產物中C=C增加。

3結???論

白糖在機油中受熱會逐漸熔化，轉化為紅色黏稠無定形態液體，繼續受熱變?yōu)楹谏こ頍o定形態液體，冷卻后會變成黑色堅硬固體。摻雜白糖的機油品質會受到破壞，由亮黃色透明狀液體變?yōu)槌燃t色液體，繼而變成黑色渾濁液體。白糖受熱產物的膠黏附著、機油品質的破壞會損壞發動機，直接造成車主的經濟損失。白糖在機油中受熱，發生開環反應，吡喃糖環先消失，呋喃糖環后消失；脫水反應逐漸加劇，C=C、C=O生成。本研究通過實驗得到了白糖在浸入機油前后的晶型圖像、白糖在機油中受熱產物的光學顯微鏡圖像及紅外光譜數據，這些實驗數據可為此類案件的物證鑒定提供一定的理論依據。
